Indagini soniche utili a individuare la qualità del calcestruzzo delle strutture di una scala di emergenza

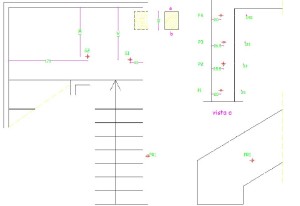

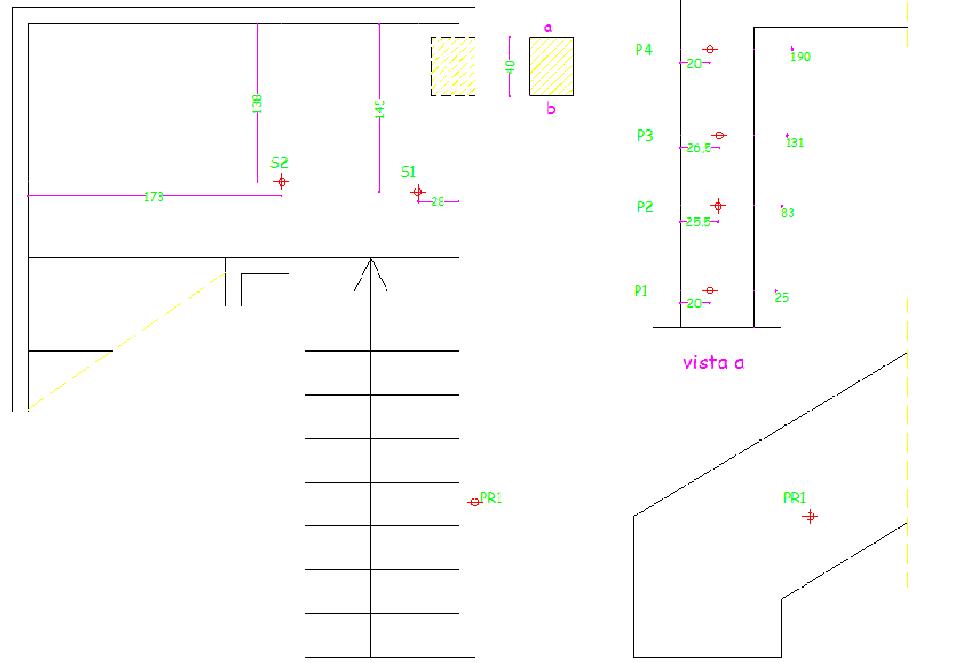

Nel merito all’indagine sulle caratteristiche del calcestruzzo, sono stati scelti n. 4 punti rappresentativi sul pilastro meglio evidenziati nello schema allegato.
Lo strumento utilizzato è un analizzatore Ultrasuoni MAE A5000UM
regolarmente corredato di certificato di taratura.
Le sonde utilizzate sono da 53 kHz, oltre ad un martello graduato.
Procedimento:
Sono stati segnati sulla struttura, sulle due facce contrapposte a vista, i punti di indagine;
Sono stati rilevati gli spessori della struttura;
E’ stato calibrato lo strumento con il blocco campione; Sono state eseguite in successione le prove;
E’ stato calibrato lo strumento con il blocco campione come verifica finale.

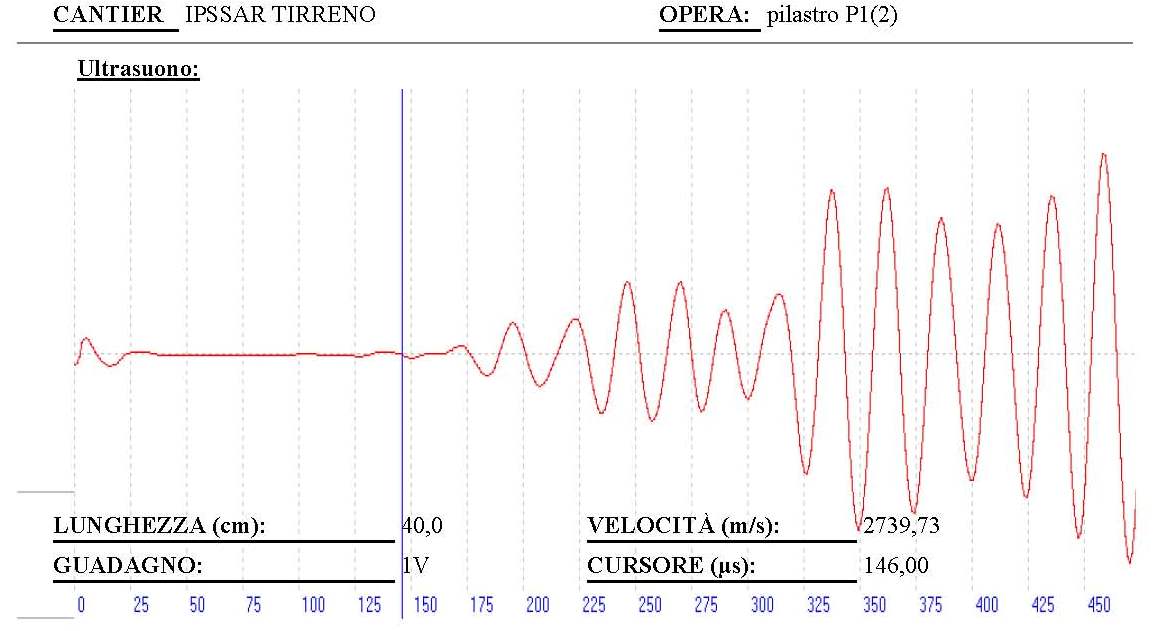

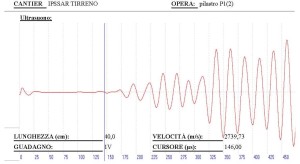

I risultati di tali indagini, con le relative foto, sono elencati di seguito.

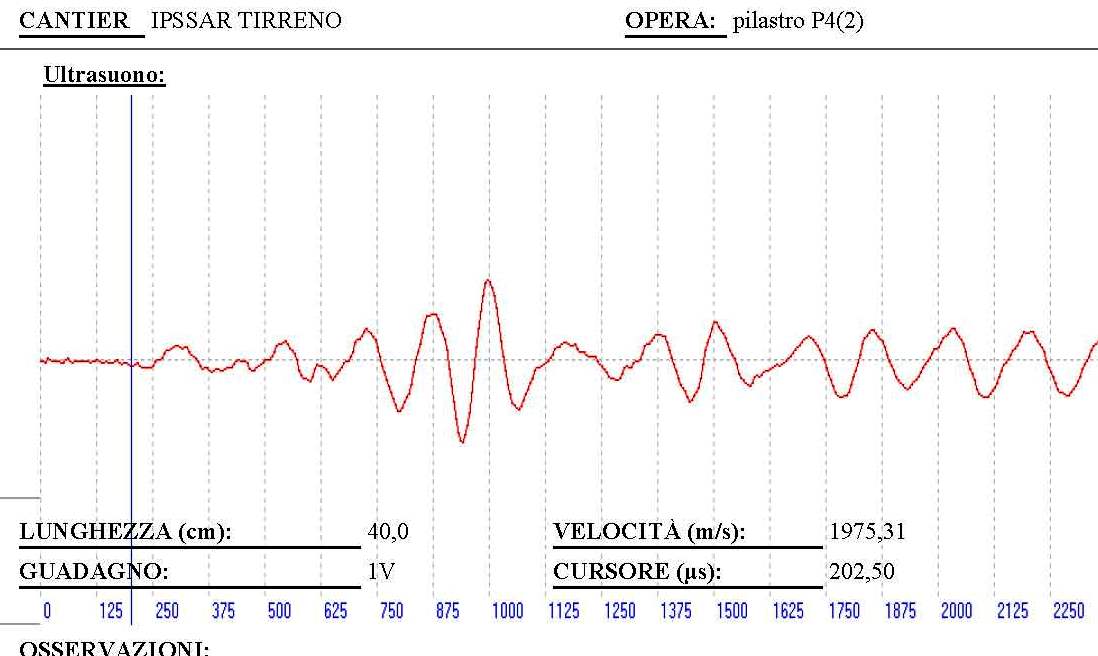

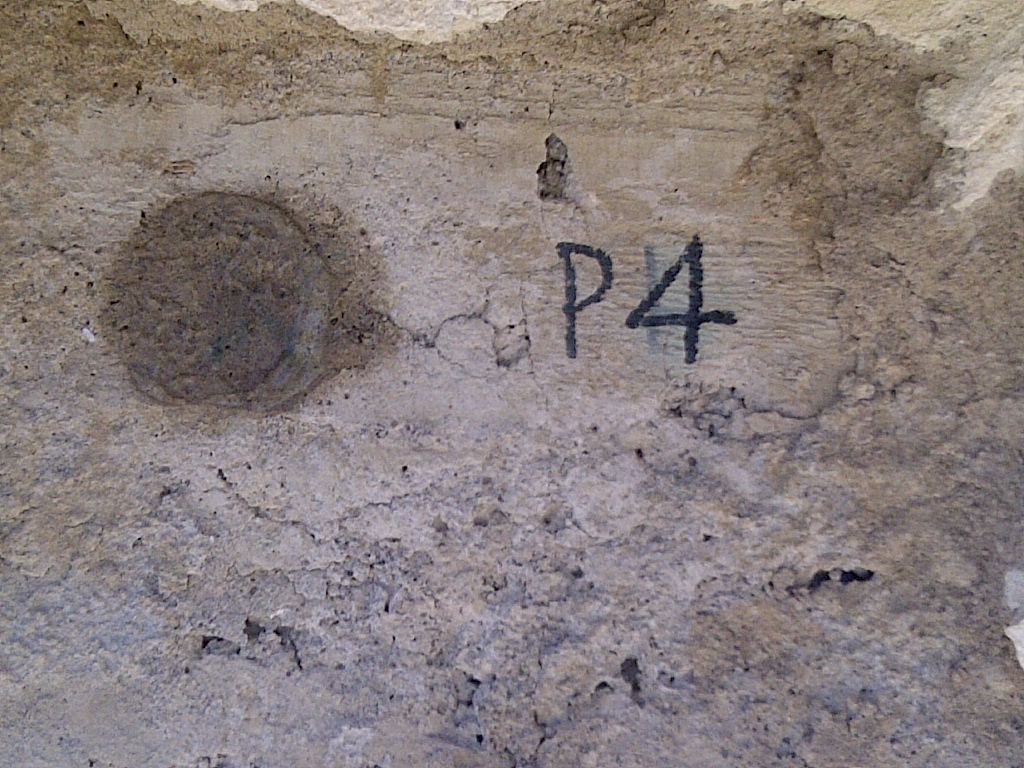

Dall’analisi dell’indagine emerge che nel punto 4 indagato è stato necessario eseguire una prova sonica con martello strumentato. il risultato mostra chiaramente che il calcestruzzo in tale punto ( il nodo del pilastro) è classificabile come scadente.

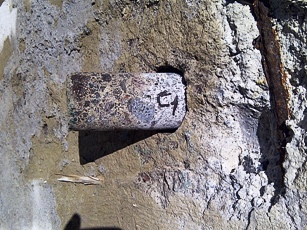

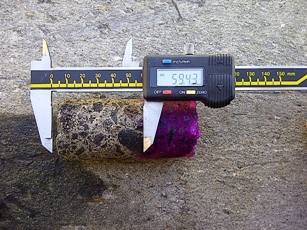

Dalla prova alla fenolftaleina si nota che il calcestruzzo è carbonatato almeno per 5 cm e come tale condizione influenza negativamente l’armatura metallica addirittura sfoliata.
